01 Quais são as três medidas no diâmetro externo do respiro?

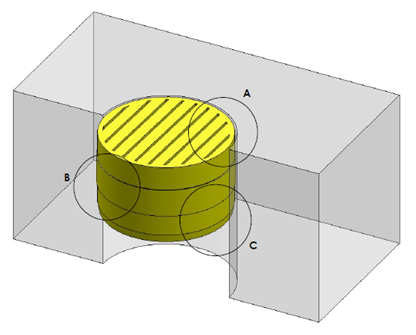

RESPIRO MONTADO NA FERRAMENTA

Região de Alívio
Na altura das ranhuras, o diâmetro externo é até 0,2mm menor que a medida do furo. Essa região impede que as ranhuras se fechem durante a montagem do respiro.

Região de Fixação
É a região do diâmetro externo que apresenta tolerância de +0,20mm em relação à medida nominal do diâmetro do respiro.
Essa região garante uma ótima fixação do respiro no furo da ferramenta.

Guia de Montagem
É um ângulo que tem como objetivo facilitar o início da fixação do respiro.

02 Quais são as tolerâncias para fixação dos respiros?

A Ventistamp sugere dois modelos de alojamento dos respiros na ferramenta: o primeiro modelo de furo com uma face de apoio para o respiro e o segundo modelo com um furo apenas em uma dimensão.
É importante destacar que a medida do diâmetro do furo para os dois modelos deve ser feita na tolerância H7 e na dimensão nominal do respiro. Por exemplo, para utilizar um respiro de diâmetro de 10mm, que apresenta tolerância de +0,20mm em seu diâmetro externo, deve-se utilizar uma broca standard de 10mm, procurando calibrar o furo com uma tolerância H7, conforme ilustração.

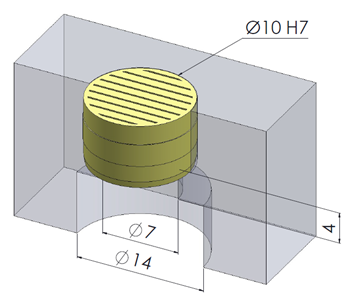

FURO COM APOIO

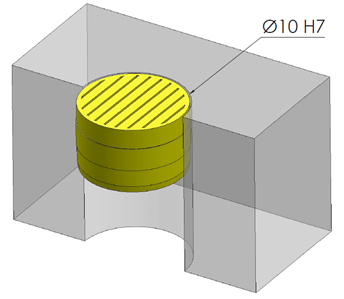

FURO SEM APOIO

03 Quais medidas de ranhuras são indicadas para cada processo?

RESPIROS PARA PROCESSO DE AREIA

MÓDULO DE FINURA DA AREIA	VENTILAÇÕES RECOMENDADAS
Até 55 AFS	Fendas de 0,45 mm (.018”)
Entre 55 e 70 AFS	Fendas de 0,3 mm (.012”)
Mais de 70 AFS	Fendas de 0,2 mm (.008”)

É fundamental considerar a granulometria da areia para definir a medida da ranhura do respiro a fim de se alcançar máxima eficiência em relação à resistência ao entupimento e à área de vazão. Desta forma, a Ventistamp sugere que se utilize respiro respeitando o tamanho do grão de areia, conforme tabela ao lado.

RESPIROS PARA PROCESSO DE ALUMÍNIO

PROCESSO	REGIÃO DA FERRAMENTA	VENTILAÇÃO RECOMENDADA
Baixa Pressão	A ventilação entra em contato com o alumínio	Fendas de 0,20 mm
Gravidade	A ventilação entra em contato com o alumínio	Fendas de 0,10 mm
Gravidade e Baixa Pressão	A ventilação não entra em contato com o alumínio, apenas com o núcleo de areia	Fendas de 0,30 mm
Gravidade e Baixa Pressão	A ventilação não entra em contato com o alumínio, apenas com o núcleo de areia	Fendas de 0,40 mm

Considerar o tipo de processo para escolher a dimensão da ranhura, garante que o alumínio não penetre no respiro.
